Machine vision Lighting housing type

จากหลักการของสีของแสงที่ มีผลกับการตรวจจับของวัตถุและ ทิศทางของแสงที่ตกกระทบกับชิ้นงาน เข้าไปที่กล้อง ผู้ผลิต LED Lighting ได้ออกแบบโครงสร้างของ LED เพื่อให้สอดคล้องกับลักษณะของชิ้นงานที่จะนำไปตรวจสอบโดยมีโครงสร้างใหญ่ๆดังต่อไปนี้

1. Ring lighting (Bright field image)

ลักษณะของแสงที่เป็นวงกลมมีมุมตกกระทบกับชิ้นงานในลักษณะตรงทำให้ภาพที่เกิดขึ้นที่กล้องเป็นลักษณะของภาพ Bright field ดังรูปด้านล่าง

แสงจะส่องโดยตรงไปยังไปยังวัตถุและสะท้อนกลับมาที่กล้องโดยตรงทำให้ส่วนใหญ่เป็นภาพที่สวยหรือเรียกว่า Bright fieldการติดตั้งแบบนี้เรียกอีกอย่างว่า Direct Lightingเหมาะสำหรับงานทั่วไป การตรวจสอบว่ามี หรือไม่มีหรือตรวจสอบชิ้นงานที่มีความคมชัดสูง

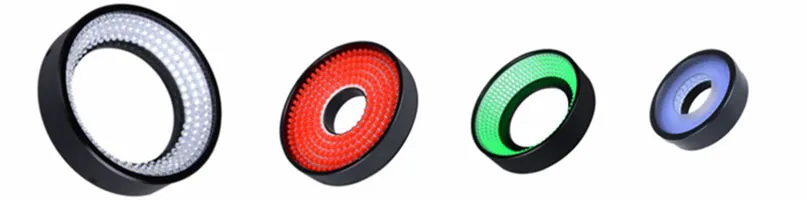

ตัวอย่างรูปร่างของ Ring lighting

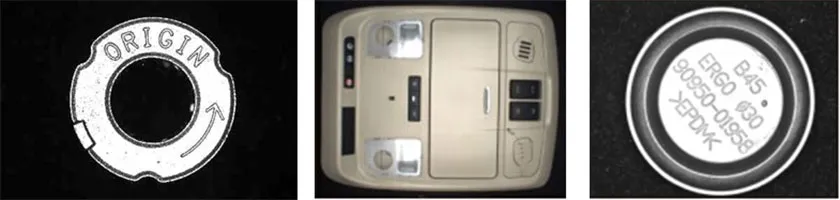

ตัวอย่างการประยุกต์ใช้งาน

2. Low Angle Lighting  (Dark Field image)

เป็นลักษณะเป็นลักษณะแสงที่เป็นห่วงกลมแสงที่ส่องไปที่ฉัน อยากจะทำมุมต่ำหรือมุมค่อนข้างจะขนานกับผิวชิ้นงานช่วยเน้นให้เห็นรอยเล็กๆที่อยู่บนผิวงานไม่ว่าจะเป็นรอยขีดข่วน หรือลักษณะของรูปร่างที่นูนขึ้นมาภาพส่วนใหญ่ที่ได้จะเป็นภาพลักษณะของพื้นผิวที่ค่อนข้างจะมืดหรือจากฟิวจะเห็นร่องรอยเล็กๆชัดขึ้นมาเนื่องจากแสงส่วนใหญ่ไม่ได้จัดให้เข้ากล้องโดยตรง เหมาะสำหรับการนำไปตรวจสอบรอยขีดข่วนตรวจสอบตัวหนังสือที่ขึ้นรูปมา หรือตัวหนังสือที่สร้างด้วย laser Mark ในงานที่เราต้องการไม่ให้มีผลกระทบจากพื้นหลัง

ตัวอย่างรูปร่างของ Lighting แบบ low Angle

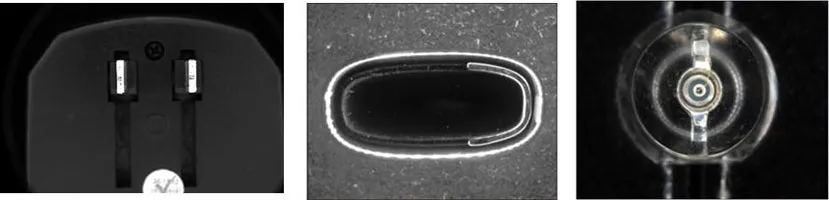

ตัวอย่างการประยุกต์ใช้งาน

3. Backlight lighting

ลักษณะแสงที่ส่องจากด้านหลังของวัตถุเข้ามาแล้วผ่านไปที่กล้องซึ่งใช้หลักการในการบังแสงภาพที่ขึ้นที่กล้องจะเป็นสีดำก็คือจะแสดงลักษณะของขอบ ชิ้นงานเหมาะสำหรับการวัดขนาด

ตัวอย่างรูปร่างของ Lighting แบบ Blacklight
ตัวอย่างการประยุกต์ใช้งาน

4. Bar Lighting

ลักษณะไฟ แบบ แท่ง มีความยาว หลากหลาย และมีสีให้เลือกมากมายสามารถประยุกต์ใช้กับการตรวจจับวัตถุได้หลายแบบเหมาะสำหรับวัตถุที่มีขนาดใหญ่สามารถให้ภาพที่เป็นทั้ง Bright fiedและ Dark field ขึ้นอยู่กับลักษณะการติดตั้งหากติดตั้งในลักษณะมุมต่ำก็จะให้ภาพเป็น Dark Filedแต่ถ้าติดตั้งในลักษณะมุมสูงภาพที่ได้ก็จะเป็น Bright field

ตัวอย่างรูปร่างของ Lighting แบบ Bar light

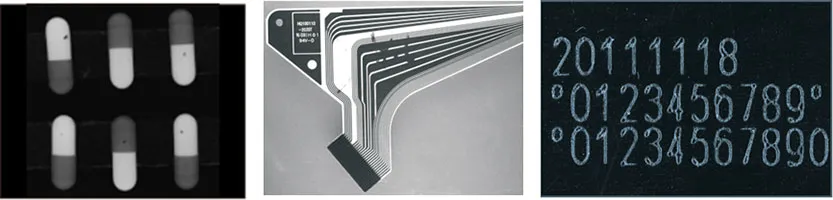

ตัวอย่างการประยุกต์ใช้งาน

5. Coaxial lighting (Bright Field image)

ลักษณะของลำแสงที่ยิงออกมาทางด้านข้างของโครงสร้างของหลอดไฟเป็นลักษณะของแสงที่ยิงเป็นพื้นที่กว้างจะนั้นแสนจะสะท้อนกับกระจกฮาร์ดมิลเลอร์ลงมาที่ชิ้นงานก่อนจะสะท้อนกลับชิ้นงานขึ้นไปเข้าไปที่เลนส์และกล้องต่อไปจากผลดังกล่าวจะทำให้ช่วยลดแสงสะท้อนจากความมันวาวของชิ้นงานได้เป็นอย่างดีลักษณะเป็นการจัดแสงแบบให้ได้ภาพ Bright field โดยที่ลดความมันวาวของผิวงานได้เหมาะสำหรับการตรวจสอบรอยขีดข่วนพื้นผิวต่างๆโดยเน้นที่พื้นผิวลักษณะเรียบ

ตัวอย่างรูปร่างของ Lighting แบบ Coaxial lighting

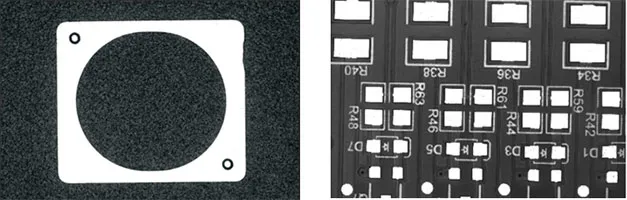

ตัวอย่างการประยุกต์ใช้งาน

6. Dome lighting

ลักษณะของโคมไฟที่มีแสงสะท้อนจากผิวของโดมโค้งและลงไปกระทบกับวัตถุผลที่ได้ก็คือจะทำให้แสงที่สะท้อนจากผิววัตถุกลับมาที่กล้องจะสม่ำเสมอเหมาะสำหรับการนำไปตรวจสอบชิ้นงานที่มีพื้นผิวไม่เรียบและมีความมันวาวเช่นงานตรวจสอบฝากระป๋องงานตรวจสอบตัวหนังสือบน พื้นผิวที่เป็นฟรอย อะลูมิเนียม

ตัวอย่างรูปร่างของ Lighting แบบ Dome lighting

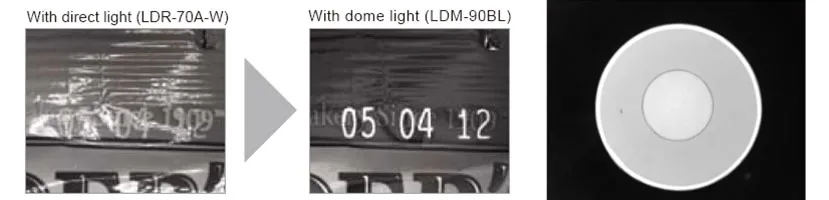

ตัวอย่างการประยุกต์ใช้งาน
